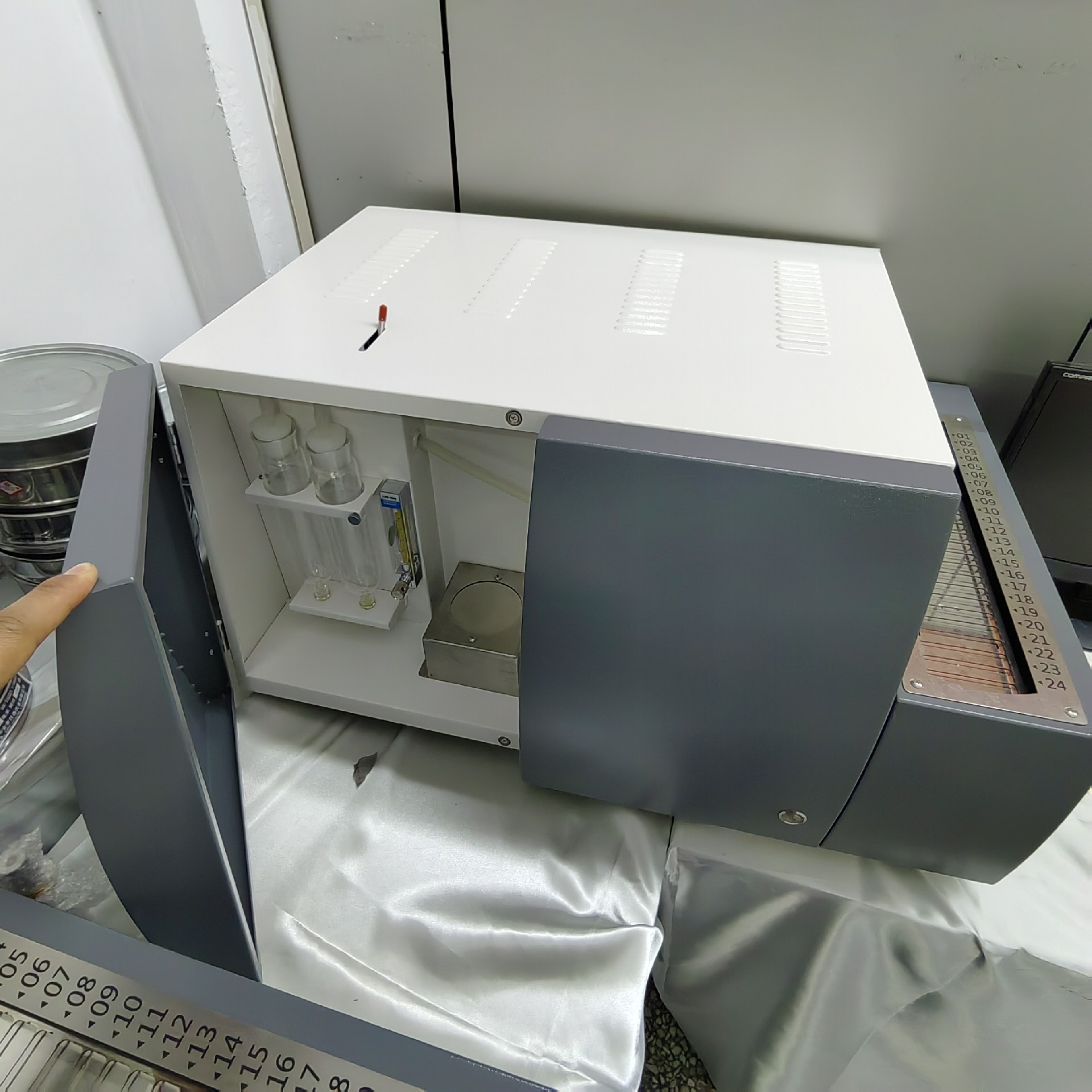

該儀器由主機集控器、管式高溫爐(提供試樣的高溫燃燒環境)、煙塵凈化攪拌器(空氣凈化預處理和磁力攪拌)、電解池4部分組成。
1.主機集控器:該部分包括主機系統、送樣機構、人機客戶端平臺、打印機四部分,在系統控制下協調工作。
2.管式高溫爐:本儀器采用管式高溫爐為燃燒爐,其加熱元件為雙螺紋硅碳管 ,內部另安裝有石英燃燒室。
3.煙塵凈化攪拌器:該部分由電磁泵、空氣流量計、干燥管、攪拌調速電路組成。
4.電磁泵:由抽氣泵和吹氣兩路泵組成,分別使氣體進和出。
5.流量計:玻璃管浮子流量計,配有針形閥用以調節電解池的氣體流量,正常使用應調到約1000ml/min。
6.干燥管:去除從電解池中抽出的富含水分的氣體,以保護流量計。此部分氣體含水量大,故需經常烘烤和更換變色硅膠。
7.攪拌調速電路:攪拌器轉速約為500轉/分,且連續可調,但不宜太快,過快易引起失步。
