1 先稱取5g專用無煙煤,再稱取1g試驗煤樣放入坩堝,質(zhì)量應稱準到0.001g。

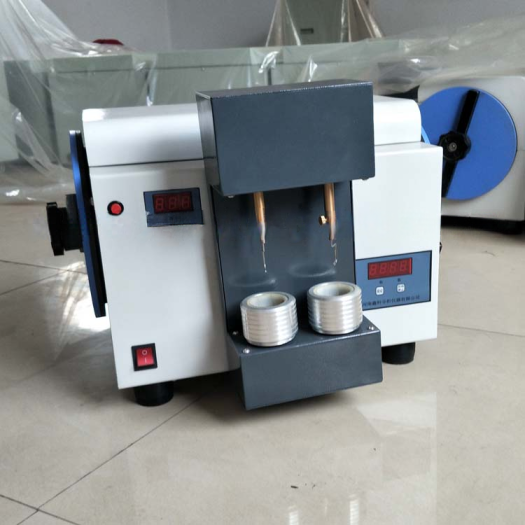

2 用攪拌絲將坩堝內(nèi)的混合物攪拌2min。攪拌方法是:坩堝作45°左右傾斜,逆 時針方向轉動,每分鐘約15轉,攪拌絲按同樣傾角作順時針方向轉動,每分鐘約150轉,攪拌時,攪拌絲的圓環(huán)接觸坩堝壁與底相連接的圓弧部分。約經(jīng)1min45s后,一邊繼續(xù)攪拌,一邊將坩堝與攪拌絲逐漸轉到垂直位置,約2min時,攪拌結束,亦可用達到同樣攪拌效果的機械裝置進行攪拌。在攪拌時,應防止煤樣外濺。
3攪拌后,將坩堝壁上煤粉用刷子輕輕掃下,用攪拌絲將混合物小心地撥平,井使沿坩堝壁的層面略低1mm~2mm,以便壓塊將混合物壓緊后,使煤樣表面平整。
4 用鑷子夾壓塊于坩堝中間然后將其置于壓力器下,將壓桿輕輕放下,靜壓30s。
5加壓結束后,壓塊仍留在混合物上,加上坩堝蓋。注意從攪拌時開始,帶有混合物的坩堝,應輕拿輕放,避免受到撞擊與振動。
6將帶蓋的坩堝放置在坩堝架中,用帶手柄的平鏟或夾子托起坩堝架,放入預先升溫到 850℃的馬弗爐內(nèi)的恒溫區(qū)。要求6min內(nèi),爐溫應恢復到850℃,以后爐溫應保持在(850±10)℃。從放入坩堝開始計時,焦化15min,之后,將坩堝從馬弗爐中取出,放置冷 卻到室溫。若不立即進行轉鼓試驗,則將坩堝放入干燥器中。馬弗爐溫度測量點,應在兩行坩堝中間。爐溫應定期校正。
7 從冷 卻后的坩堝中取出壓塊。當壓塊上附有焦屑時,應刷入坩堝內(nèi)。稱量焦渣總質(zhì)量,然后將其放入轉鼓內(nèi),進行一次轉鼓試驗,轉鼓試驗后的焦塊用1mm圓孔篩進行篩分,再稱量篩上物質(zhì)量,然后,將其放入轉鼓進行二次轉鼓試驗,重復篩分、稱量操作。每次轉鼓試驗5min即250轉。質(zhì)量均稱準到0.01g。
